Зеркальная запись на диск по NAS для регистратора Hikvision на роутер ASUS

1 сообщение / 0 новое
Не в сети
Последнее посещение: 4 месяца 3 недели назад
Регистрация: 2010-09-09 08:44
Зеркальная запись на диск по NAS для регистратора Hikvision на роутер ASUS
Картинки:

После строительства частного дома возникла задача монтажа системы видеонаблюдения. По техническому заданию в данной системе видеонаблюдения должна было предусмотрена запись видео-аудио информации на удаленный носитель (NAS Network Attached Storage).
Это требование было необходимым для обеспечения сохранности информации, в случае взлома и уничтожения локального накопителя.

Подключение камер и настройка данного видеорегистратора очень хорошо описаны. В данном посте хотелось бы остановится на организации записи информации на NAS.

Так как бюджет был достаточно ограничен, то для организации сетевой файловой системы (NFS),
невозможно было использовать сетевые накопители, а только обычный винчестер USB.

Исходя из этих предпосылок, была выбрана следующая структура.
1. Частный дом. Видеорегистратор Hikvision DS-7108HGHI-F1 (внешняя ссылка), который подключен к роутеру ASUS RT-56U (внешняя ссылка) с альтернативной прошивкой
3.4.3.9-099 (внешняя ссылка), так как данная прошивка обладает большим и более качественном функционалом, чем оригинальные прошивки ASUS. К данному регистратору были подключены камеры видеонаблюдения Hikvision DS-2CE56C0T-IRMM и DS-2CE16C0T-IR.

2. . Удаленный сервер . Роутер ASUS RT-56U с прошивкой
3.4.3.9-099 к которому подключен USB винчестер 500 Gb.

Настройка системы

Канал связи между роутерами возможно организовать по OpenVPN (внешняя ссылка), либо другими способами.

Первоначально на двух роутерах была установлена поддержка Entware. (внешняя ссылка)

Сетевой винчестер USB был разбит на два раздела, с метками томов intenso (400 Gb) и video (90 Gb).

На данные метки монтируются диски в роутере в виде /media/intenso и /media/video.

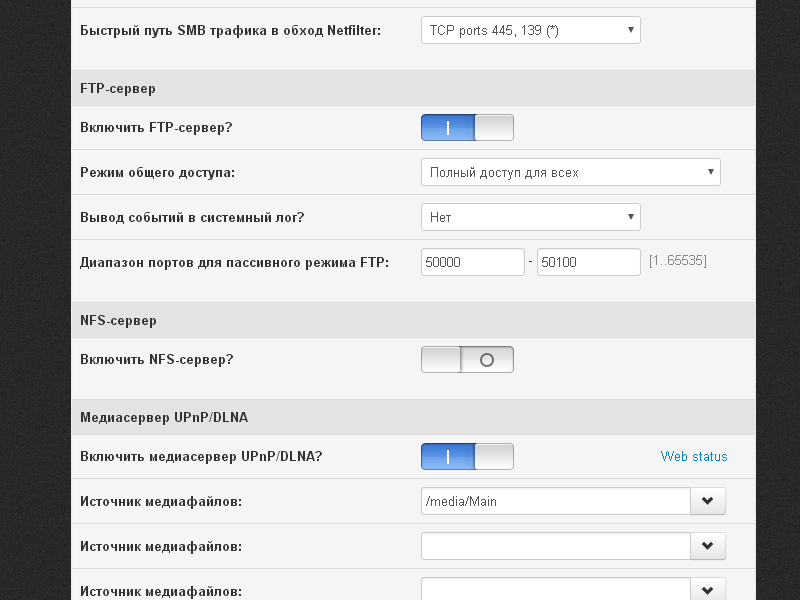

Далее были отключены встроенные NFS сервера (рис.1)
Из репозитария Entware устанавливался ядерный NFS.

opkg install nfs-kernel-server
opkg install nfs-kernel-server-utils

Далее на удаленном сервере необходимо отредактировать файл /opt/etc/exports , в который заносим запись вида

/media/video *(rw,async,no_subtree_check).

Обновляем конфигурацию без перезагрузки сервера

exportfs –ar.

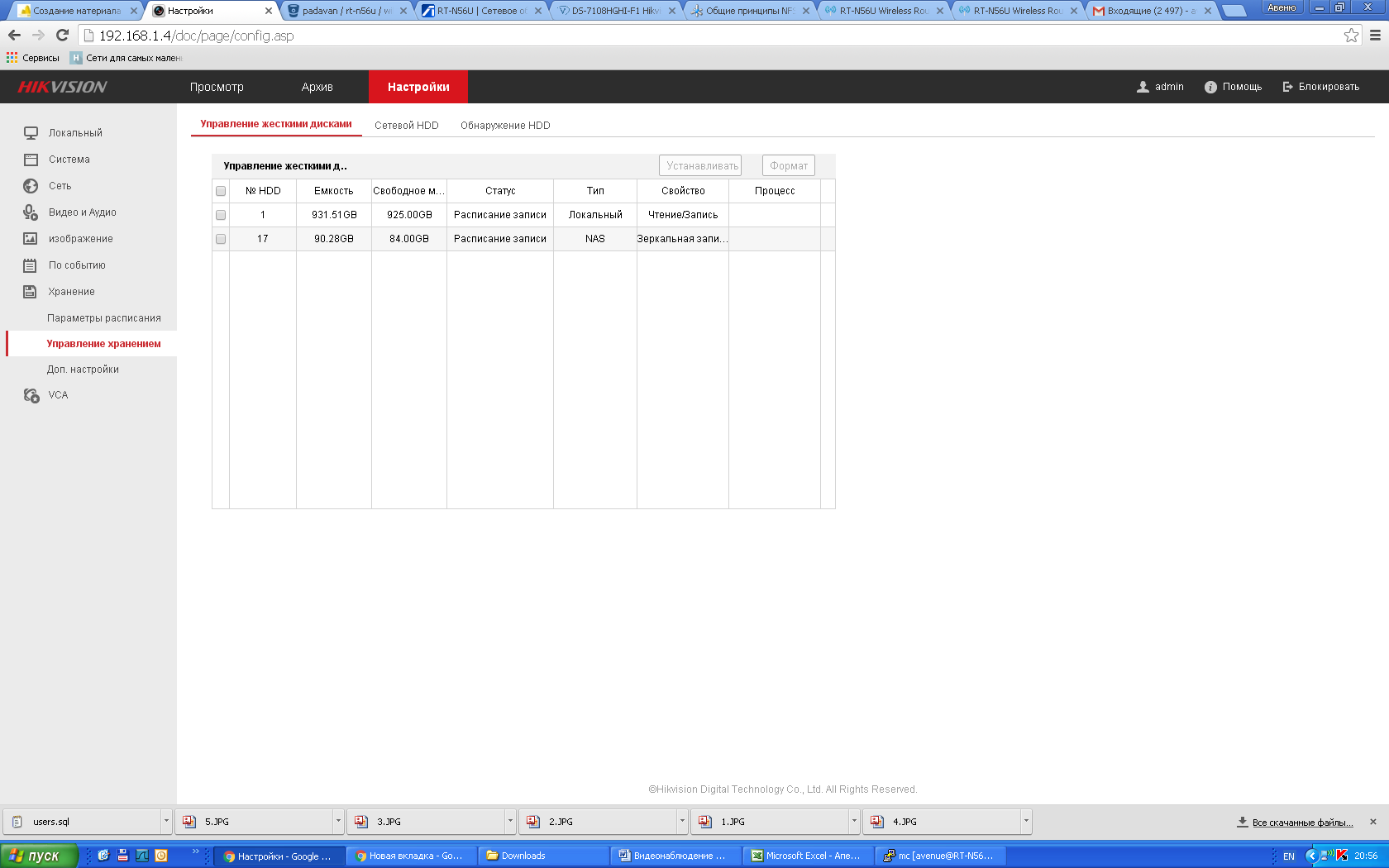

Если не возникло никаких ошибок, можно подключить NAS диск на регистраторе и отформатировать его. ( рис.2)

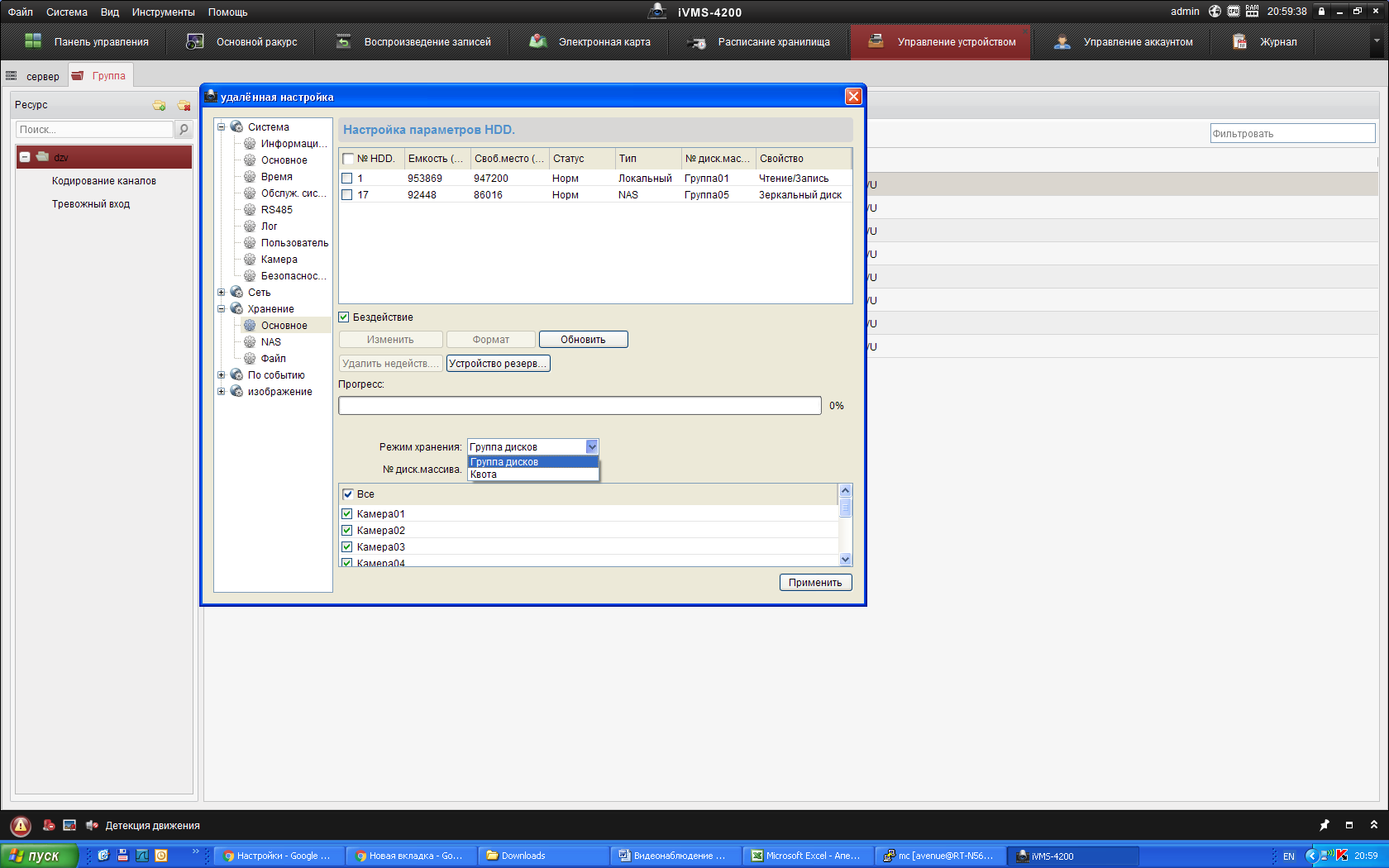

Далее из программы iVMS-4200, либо непосредственно выхода HDMI/VGA регистратора (только не с web интерфейса – не поддерживается) нужно установить группы накопителей (по умолчанию стоят квоты) (рис.3).

После этого присваиваем атрибут RW локальному винчестеру и Redundancy ( Зеркальная запись ) диску NAS. (рис.2)

Данная система отлично пишет на сетевой диск, используя небольшой трафик
сети при записи по движению/событию.

Скорее всего ядерный NFS возможно использовать на различных регистраторах Hikvision, как на роутерах ASUS с Entware. так и на роутерах TP-LINK с прошивками DDWRT.

Открытые вопросы

1. Минимальный и максимальный объем сетевого диска не определен. Проверенно диска менее 32GB не работают. Ошибка 500 HTTP.
2. Если установить локальный и сетевой диск в режим RW отсутствует запись на сетевой диск. Либо возможно запись осуществляется последовательно. Непонятно почему.
